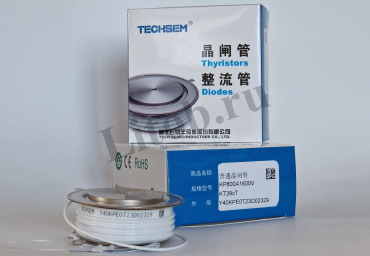

Тиристоры таблеточного типа для индукционных печей

Тиристоры силовые таблеточного типа, используемые в мосту выпрямителя и инверторе тиристорных преобразователей частоты KGPS >>

Силовые тиристоры таблеточного типа предназначены для использования в мосту выпрямителя тиристорных преобразователей частоты KGPS. Конструкция тиристоров в прочном металлокерамическом корпусе с принудительным охлаждением с обеих сторон гарантирует высокую долговечность при работе в самых нагруженных условиях.

Тиристоры таблеточного типа

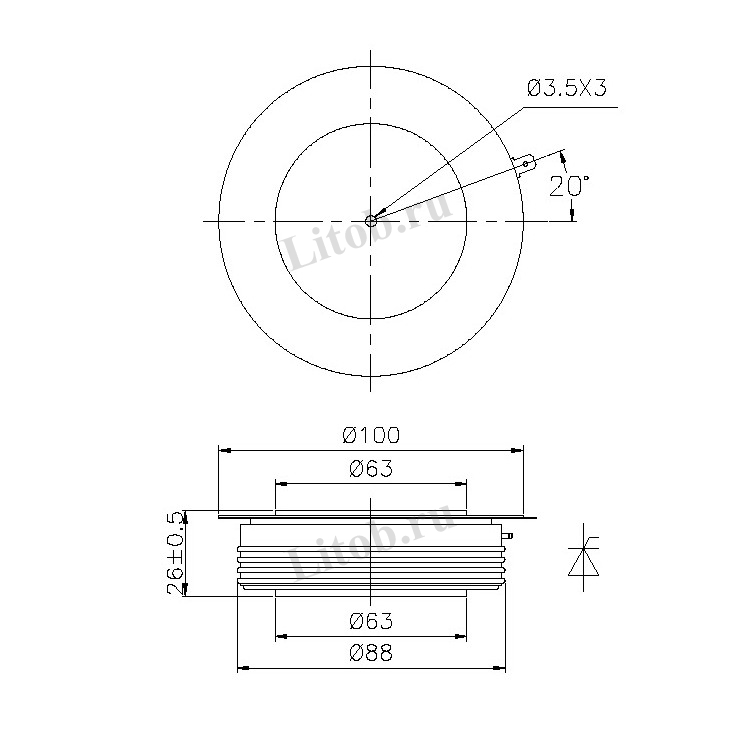

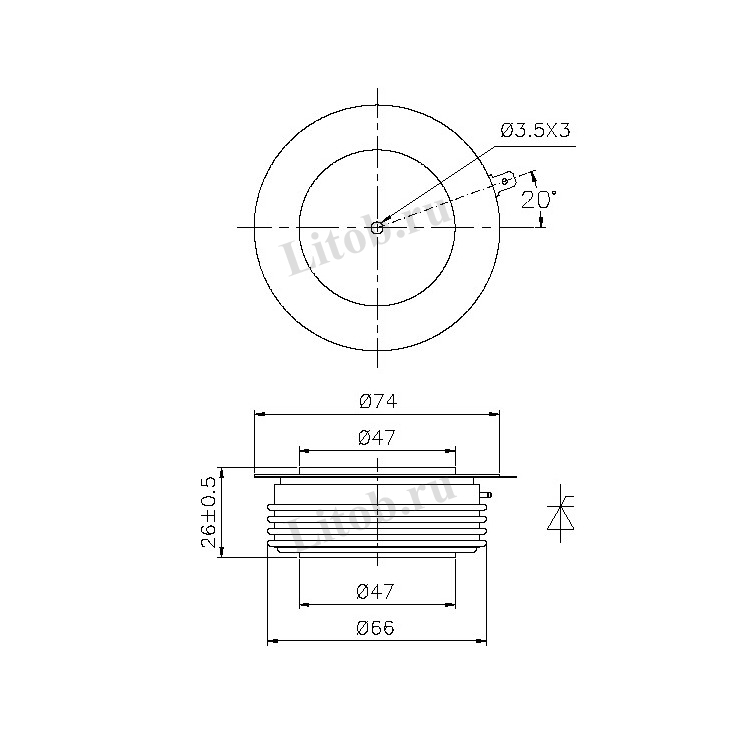

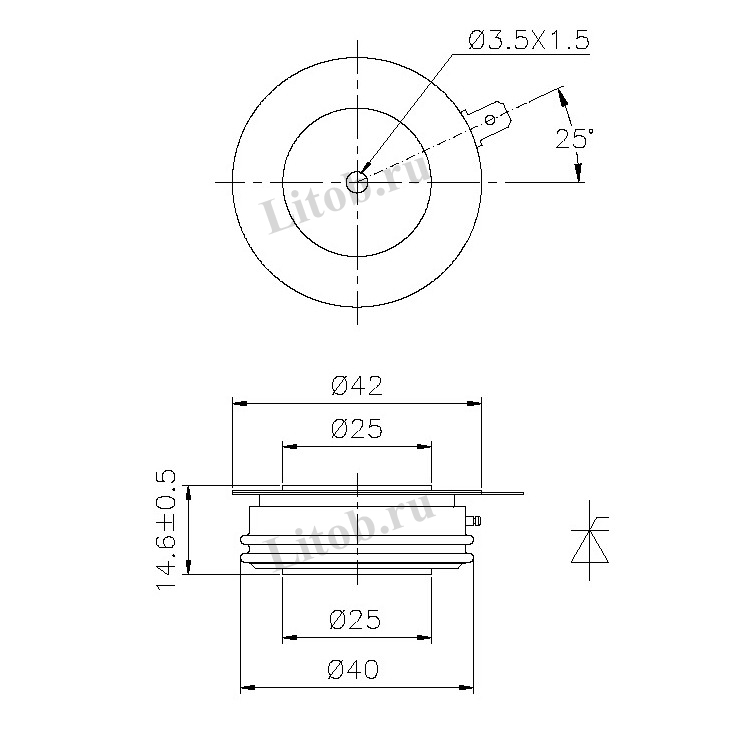

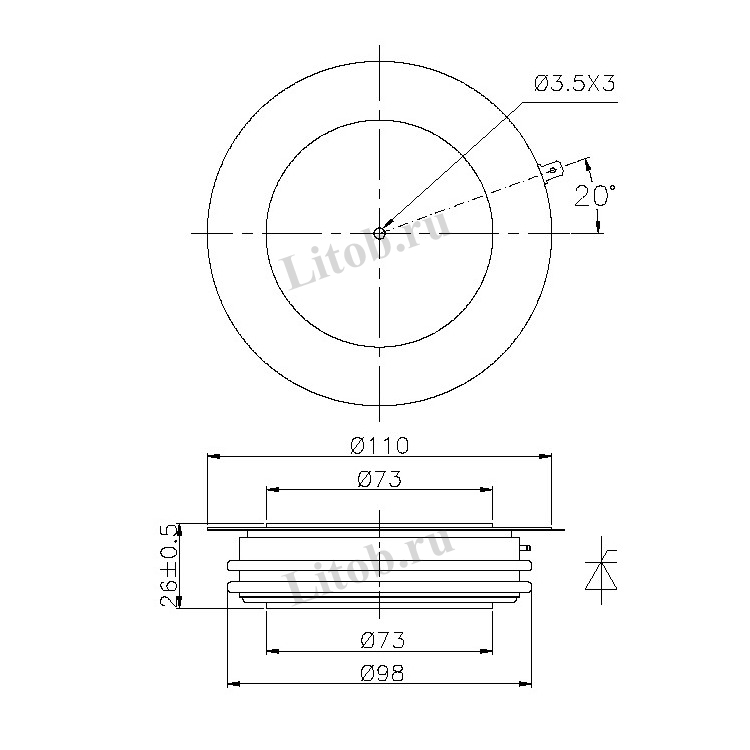

Наименование	V_DRM/V_RRM	I_T(AV)		I_TSM	I_GT	V_GT	V_TM/I_TM	V_TO	r_T	R_th(j-c)	R_th(c-hs)	T_jm	Усилие зажима	Схема
		Номинал	T_C70°C	10 ms	25°C			125 °C
	V	A		KA	mA	V	V/A	V	mΩ	°C/W	°C/W	°C	kN
Y24KPE	1100-1800	200	360	4.65	30-200	0.8-2.0	2.1/600	0.85	1.20	0.080	0.020	125	3.3-5.5	Открыть
Y30KPE	1100-1800	300	600	7.5	35-250	0.8-2.5	2.0/900	0.88	0.8	0.040	0.010	125	5.3-10	Открыть
Y38KPE	1100-1800	500	890	11	35-300	0.8-2.5	2.0/1500	0.85	0.42	0.035	0.008	125	10-20	Открыть
Y40KPE	1100-1800	800	1070	12	40-300	0.8-3.0	2.2/2400	0.91	0.35	0.028	0.0075	125	15-20	Открыть
Y45KPE	1100-1800	1000	1250	13	40-300	0.8-3.0	2.2/3000	0.93	0.29	0.024	0.006	125	18-25	Открыть
Y50KPE	1100-1800	1200	1540	24	40-300	0.8-3.0	2.10/3000	0.91	0.23	0.020	0.005	125	19-26	Открыть
Y55KPE	1100-1800	1600	1760	26	40-300	0.8-3.0	2.0/3000	0.95	0.18	0.018	0.004	125	21-30	Открыть
Y60KPE	1100-1800	1800	2000	30	40-300	0.8-3.0	2.10/4000	0.98	0.15	0.016	0.004	125	21-30	Открыть
Y65KPE	1100-1800	2000	2460	35	40-300	0.8-3.0	2.0/4000	0.87	0.14	0.013	0.0035	125	27-34	Открыть
Y70KPE	1100-1800	2500	2670	38	40-300	0.8-3.0	2.0/5000	0.80	0.14	0.012	0.003	125	30-40	Открыть
Y76KPE	1100-1800	3000	3440	51	40-300	0.8-3.0	1.80/5000	0.84	0.09	0.010	0.003	125	35-47	Открыть

Быстродействующие тиристоры таблеточного типа

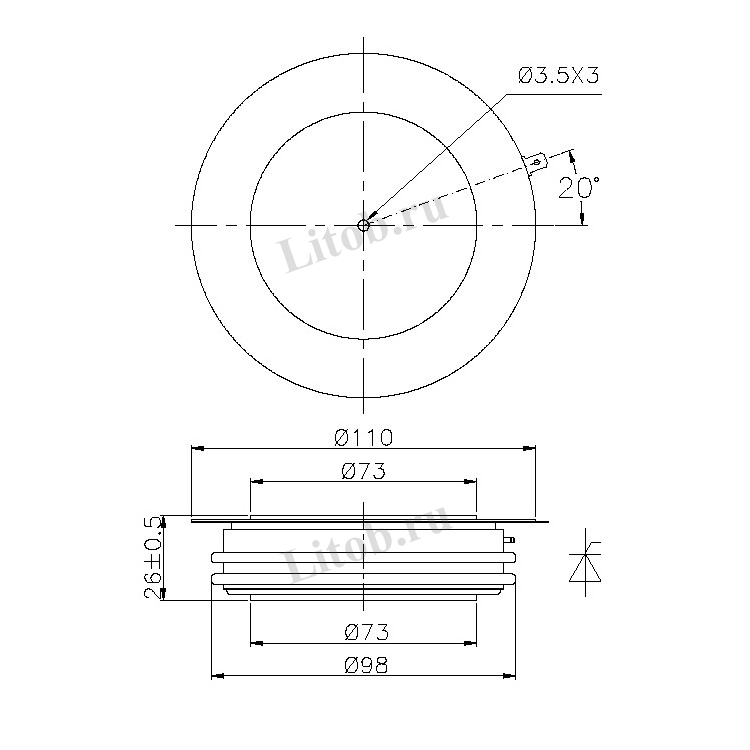

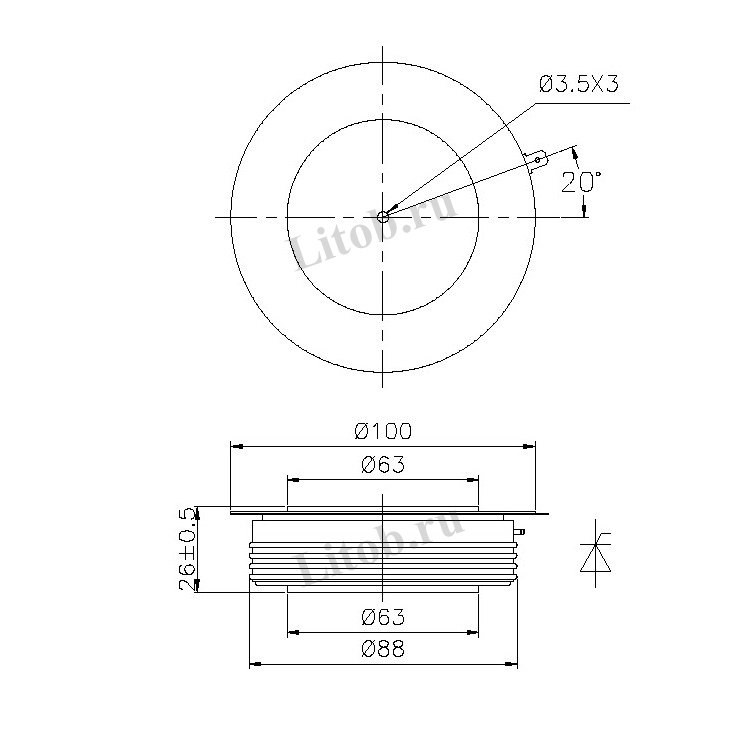

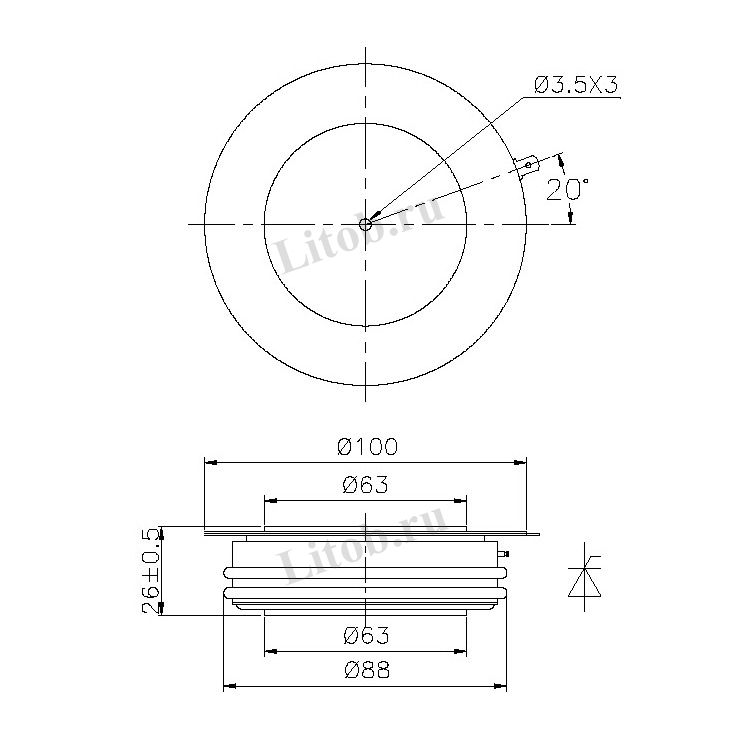

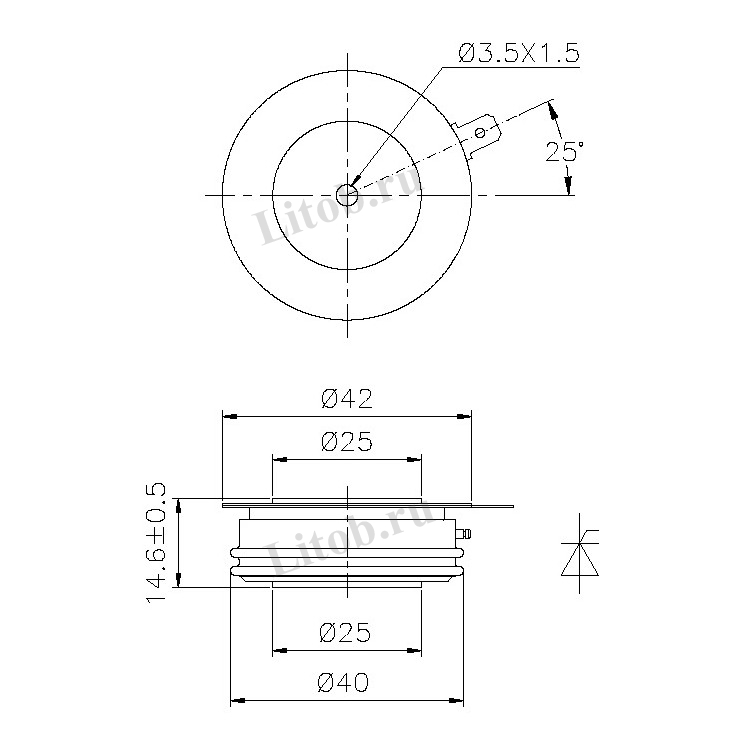

Наименование	V_DRMV_RRM	I_T(AV)		t_q	I_TSM	dv/dt	di/dt	V_TM/I_TM	V_TO	r_T	R_th(j-c)	R_th(c-hs)	T_jm	Усилие зажима	Схема
		Номинал	TC55°C	125°C	10ms	125°C		25°C	125°C
	V	A	μs	KA	V/μs	A/μs	V/A	V	mΩ	°C/W	°C/W	°C	kN
Y30KKE	800-1600	300	490	18-50	4.3	500	1200	3.0/900	1.60	1.32	0.045	0.010	125	5.3-10	Открыть
Y38KKE	800-1800	500	820	18-50	9.0	500	1200	3.15/1500	1.36	0.53	0.035	0.008	125	10-20	Открыть
Y40KKE	800-1800	600	1080	18-50	10	500	1200	3.15/1800	1.30	0.38	0.028	0.0075	125	15-20	Открыть
Y45KKE	800-1800	800	1220	18-50	12	500	1200	3.15/2400	1.32	0.36	0.024	0.006	125	18-25	Открыть
Y50KKE	800-1800	1000	1330	18-50	14	500	1200	3.15/3000	1.56	0.33	0.020	0.005	125	19-26	Открыть
Y55KKE	800-1800	1200	1460	18-50	16	500	1200	3.15/3000	1.51	0.32	0.018	0.004	125	21-30	Открыть
Y60KKE	800-1800	1500	1750	18-50	18	500	1200	3.15/3000	1.48	0.28	0.016	0.004	125	21-30	Открыть
Y65KKE	800-1800	1800	2080	18-50	21	500	1200	3.15/4000	1.41	0.23	0.013	0.0035	125	27-34	Открыть
Y70KKE	800-1800	2000	2240	30-60	23	500	1200	3.15/4000	1.45	0.21	0.012	0.003	125	30-40	Открыть
Y76KKE	800-1800	2500	2940	30-60	35.6	500	1200	3.15/5000	1.30	0.15	0.010	0.003	125	35-47	Открыть
Y89KKE	800-1800	3000	4470	30-60	45	500	1200	3.0/5000	1.14	0.10	0.007	0.002	125	63-84	Открыть
