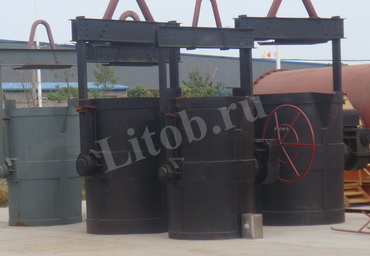

Ковши литейные

Для заливки литейной формы расплавом применяется литейный разливочный ковш. Когда расплав в печи доведен до нужного химического состава и температуры он сливается в ковш и перемещается на участок заливки. Выбор конструкции ковша основывается на виде сплава, металлоемкости и габаритных размеров форм, индивидуальных особенностях производства.

В общем конструктиве все ковши изготовлены из металлического кожуха, траверсы и механизма наклона. Кожух ковшей изнутри футеруется огнеупорным материалом — набивной массой или кирпичом. Для наклона ковшей емкостью до 8 тонн используется червячный редуктор, приводимый в движение ручным штурвалом. Ковши емкостью 8 тонн и выше оснащаются электромеханическим механизмом наклона.

Ковши серии QB для разливки стали и цветных металлов

Схема разливочного ковша серии QB

Ø1 – верхний диаметр кожуха, Ø2 – диаметр основания кожуха,  Н – высота кожуха,  А — наибольший размер ковша по горизонтали,  В – общая высота ковша.
